MX-0404-KIT матричный коммутатор

Заказать демонстрацию Узнать цену

Матричный коммутатор 4K UHD 4: 2: 0 60 Гц 4×4 HDBaseT™ с 3 приемниками и деэмбедированием S/PDIF (4K — 35 м, 1080p — 70 м ). Передача контента HDMI до 4K UHD и контента HDR на расстояние 35 м, HDBaseT с возможностью коммутации HDMI.  3 выхода HDBaseT с PoH и один коммутируемый выход HDMI. Передача звука через S/PDIF и управление подключенными дисплеями по CEC, функция отключения A/V.

Артикул

EXP-MX-0404-KIT

Характеристики

Аудио и видео
Входы
Матричный коммутатор 4x HDMI In: 19-pin type A
Приемники 1x HDBT In: 8-pin RJ-45 Female
Выходы
Матричный коммутатор 4x S/PDIF Out: RCA Female
3x HDBT Out: 8-pin RJ-45 Female
1x HDMI Out: 19-pin type A
Приемники 1x HDMI Out: 19-pin type A
Кодирование выходного видео HDBaseT™ Класс B
Скорость кодирования данных 9,2 Гбит / с
Сквозная задержка 10 мкс (микросекунды)
Аудио форматы S / PDIF: 2 канала LPCM | Dolby Digital / DTS до 5.1 каналов
HDMI: 2 канала LPCM | Многоканальность до Dolby Atmos и DTS-X
Разрешение видео (макс.)
Разрешение видео 1920x1080p @60Hz 12bit
1920x1080p @60Hz 16bit
3840x2160p @24Hz 10bit 4:2:0 HDR
3840x2160p @30Hz 8bit 4:4:4
3840x2160p @60Hz 8bit 4:2:0
HDMI, расстояние 1920x1080p @60Hz 12bit — 15 м
1920x1080p @60Hz 16bit — 7 м
3840x2160p @24Hz 10bit 4:2:0 HDR — 3 м
3840x2160p @30Hz 8bit 4:4:4 — 7 м вход / 15 м выход
3840x2160p @60Hz 8bit 4:2:0 — 7 м вход / 15 м выход
Cat6, расстояние 1920x1080p @60Hz 12bit — 60 м
1920x1080p @60Hz 16bit — 35 м
3840x2160p @24Hz 10bit 4:2:0 HDR — 35 м
3840x2160p @30Hz 8bit 4:4:4 — 35 м
3840x2160p @60Hz 8bit 4:2:0 — 35 м
Cat6a/7, расстояние 1920x1080p @60Hz 12bit — 70 м
1920x1080p @60Hz 16bit — 40 м
3840x2160p @24Hz 10bit 4:2:0 HDR — 40 м
3840x2160p @30Hz 8bit 4:4:4 — 40 м
3840x2160p @60Hz 8bit 4:2:0 — 40 м
Примечание: WyreStorm рекомендует использовать экранированный кабель категории, чтобы минимизировать шум и помехи.
Поддерживаемые стандарты DCI (4096×2160) | RGB | HDR | HDR10 | Dolby Vision до 30 Гц | HLG | BT.2020 | BT.2100
Максимальная частота пикселей HDBaseT: 340 МГц
Связь и управление
HDMI HDMI 2.0 | HDCP 2.2 | EDID | CEC | DVI / D поддерживается с адаптером (не входит в комплект)
HDBaseT HDMI 2.0 | HDCP 2.2 | EDID | CEC | 1-полосная PoH | Двунаправленный IR
CEC Запуск по мощности CEC для подключенных экранов — требуется совместимость с CEC
IR
Матрица 3x IR RX: 3,5 мм (1/8 дюйма) TRS Stereo
4x IR TX: 3,5 мм (1/8 дюйма) TS, моно,
двунаправленный, через HDBaseT
Приемники 1x IR TX: 3,5 мм (1/8 дюйма) TS Mono
1x IR RX: 3,5 мм (1/8 дюйма) TRS,
двунаправленный стерео по HDBaseT
RS-232
Матрица 1x RS-232: 9-pin DB9 Female (matrix only)
Приемники 1x RS-232: 3-pin Terminal Block — 3.5mm (update only)
Ethernet
Матрица 1x LAN: 8-pin RJ-45 Female
Приемники N/A
Мощность
Источник питания
Матрица 100 ~ 240 В переменного тока 50/60 Гц
Приемники 18 В постоянного тока (опционально)
PoH Односторонняя матрица к приемнику
Максимальная потребляемая мощность
Матрица 48,2 Вт
Приемники 4,5 Вт с внешним блоком питания
5 Вт через PoH
Условия окружающей среды
Рабочая температура 0°C ~ 45°C
10% ~ 90%, без конденсации
Температура хранения -20°C ~ + 70°C, от 10% до 90%, без конденсации
Максимальный BTU
Матрица 164 BTU/час
Приемники 15.4 BTU/ ч с внешним блоком питания
17 BTU/час через PoH
Габаритные размеры и вес
Стойки
Матрица 1U
Приемники <1U
Габаритные размеры (Ш х В х Г)
Матрица 440 мм х 43,5 мм х 300 мм
Приемники 136,4 мм х 15,2 мм х 74,2 мм
Вес
Матрица 4,06 кг
Приемники 0,24 кг
Нормативы
Безопасность и выбросы CE | FCC | RoHS | RCM | EAC

Фотогалерея

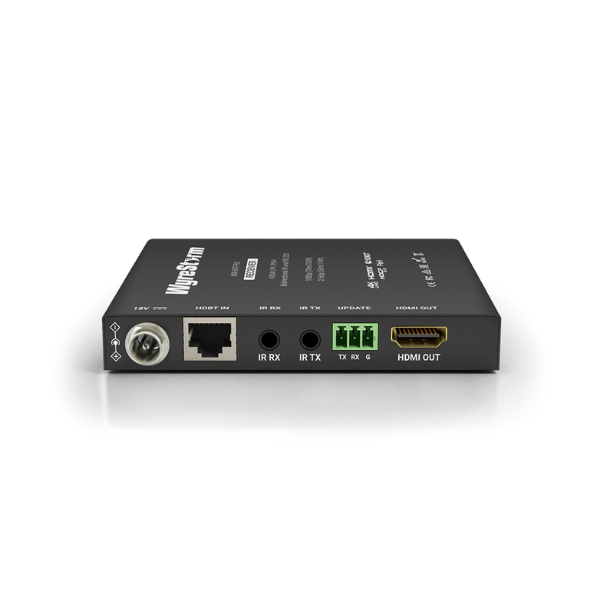

Pic3
